製品詳細
起源の場所: ドングアン,中国
ブランド名: DGAX
証明: CE
モデル番号: デント
ドキュメント: DENT inspection machine_EN.pdf
支払いと送料の条件
最小注文数量: 1セット
価格: Contact Us
パッケージの詳細: 泡製の内側+外側の木製ケース
受渡し時間: 45~60日
支払条件: T/T
供給の能力: 100セット/月
機能: |
製品の欠陥検査 |
適用する: |
ゴム,プラスチック,PTFE,ハードウェア |
保証: |
1 年 |
基本構成要素: |
サーボモーター,PLC,シリンダー |
記述: |
欠陥検出 |
効率性: |
最大36,000pcs/h (サイズと材料によって異なります) |
システム: |
給餌装置 300L |
カメラの量: |
4 (検出要件によって異なります) |
機能: |
製品の欠陥検査 |
適用する: |
ゴム,プラスチック,PTFE,ハードウェア |
保証: |
1 年 |
基本構成要素: |
サーボモーター,PLC,シリンダー |
記述: |
欠陥検出 |
効率性: |
最大36,000pcs/h (サイズと材料によって異なります) |
システム: |
給餌装置 300L |
カメラの量: |
4 (検出要件によって異なります) |
機械による視覚検査と手動検査の違い
検査速度
視覚検査装置
視覚検査機械の検査速度は非常に速い.それは短い時間で多くの製品を処理することができ,高速自動検査プロセスを実現することができます.例えば,飲料ボトルパッケージの検査において視覚検査装置は1分間に数百本ものボトルを検査し,ボトルの外観やラベルの合格等を迅速に判断できます
必要なメンテナンスとケアに加えて 高速検査を長時間続けることができ 生産効率を大幅に向上させます
手動検査
手動検査のスピードは比較的遅い.熟練した検査官は,一分間に限られた数の製品しか検査できない.検査時間が増加するにつれて,検査速度は疲労などの要因によりさらに低下します.
手動検査には定期的な休憩も必要であり,視覚検査機のように連続して動作することはできません.これは,ある程度全体的な生産進行に影響します.
このシステムは,内側と外側を構成する2つのワークステーションで構成され,それぞれ60度の角度で配置された2メガピクセルまたは5メガピクセルカラーカメラが6つあります.どのカメラ も 歪み の 少ない レンズ を 使っ て い ますさらに,このシステムには上下に分布した2つの色彩照明システムも搭載されています.内部と外部の欠陥を検出する基準で異常に独立してデジタル調整可能な照明システムがあります.

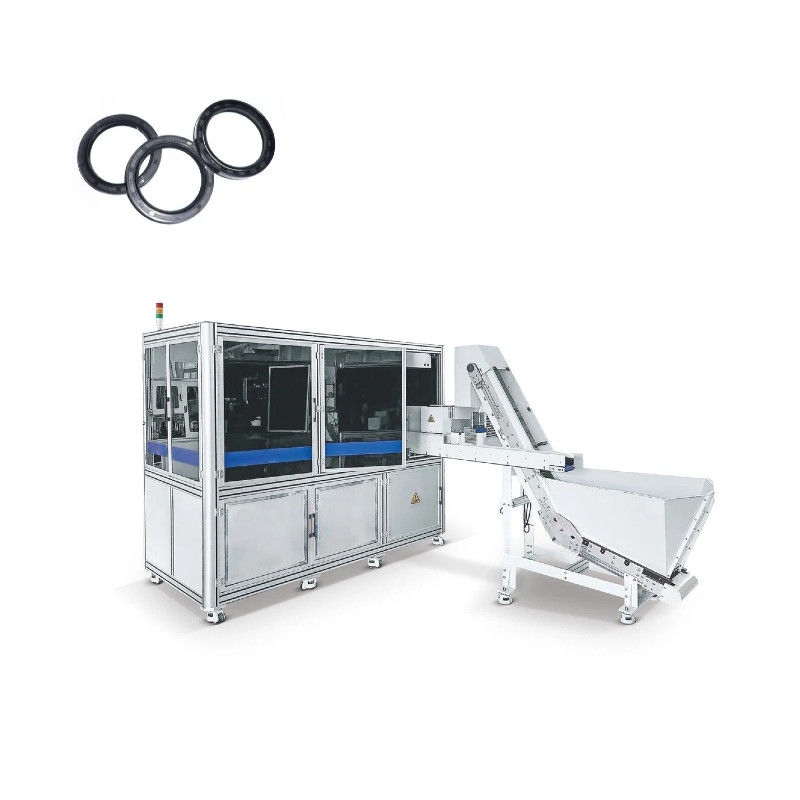

デントは,円形や形状のある部品の次元や表面の欠陥を検出するための光学検査装置です.ゴム,プラスチック,PTFTおよび他の材料は,検出範囲内で高精度でこれらの材料は,高精度産業カメラを用いて一連の検査で欠陥を検知します.カメラによって得られた画像は,データ損失や干渉なしに画像処理のためのリアルタイムシステムによって管理されるコンピュータに転送されます: 操作インターフェースを通じて,ユーザは操作システムとシンプルで直感的なやり取りをすることができます.検出システムは安定し,信頼性があり,効率的で高速です.
| 技術パラメータ | 35 | 60 | 90 |
| 材料 | ゴム,プラスチック,PTFE,ハードウェア | ||
| 色 | どんな色でも | ||
| 最低値オー外側Dイーメーター検査された材料(mm) | 5 | 5 | 20 |
| 最大 オー外側Dイーメーター検査された材料(mm) | 35 | 60 | 90 |
| 最低値検査された物体厚さ 材料(mm) | 1 | 1 | 1 |
| 検査された材料の最大厚さ(mm) | 9 | 9 | 9 |
| 効率性 | 最大36,000pcs/h (サイズと材料によって異なります) | ||
| システム | 給餌装置 300L | ||
| 測定Sについて | 35 | 60 | 90 |
| カメラ | ブラック&ホワイト | ブラック&ホワイト | ブラック&ホワイト |
| 検査範囲(mm) | Φ54 | Φ71 | Φ102 |
| 最大高度 検査(mm) | 10 | 10 | 10 |
| 画像解像度(mm) | 0.001 | 0.001 | 0.001 |
| 測定精度(mm) | +/- 0008 | +/- 0012 | +/- 0012 |
| 繰り返し可能性(mm) | +/- 0005 | +/- 0008 | +/- 0008 |
| 表面ワークステーション | 35 | 60 | 90 |
| カメラ | フルカラー | フルカラー | フルカラー |
| カメラの量 | 4 | 4 | 4 |
| 焦点距離調整 | E について電気 | E について電気 | E について電気 |
| 高いM について安定性検査 駅 | 35 | 60 | 90 |
| 検査範囲 (mm) | 25 | 25 | 25 |
| 画像解像度 (mm) | 0.001 | 0.001 | 0.001 |
| 測定精度 (mm) | ±0.003 | ±0.003 | ±0.003 |
| 繰り返し可能性 (mm) | ±0.005 | ±0.005 | ±0.005 |
| 最低値検査 内径 (mm) | 10 | 10 | 10 |
| 外部イデ検査 Sについて | 35 | 60 | 90 |
| カメラ | フルカラー | フルカラー | フルカラー |
| シングルカメラ 検査範囲 (mm) | 29 | 48 | 48 |
| 画像解像度 (mm/px) | 0.012 | 0.020 | 0.020 |
| 最低値検査 D効果イヴ 面積 (mm) | 0.036*0036 | 0.060*0060 | 0.060*0060 |
| インスイデ検査 Sについて | 35 | 60 | 90 |
| カメラ | フルカラー | フルカラー | フルカラー |
| シングルカメラ 検査範囲 (mm) | 29 | 48 | 58 |
| 画像解像度 (mm/px) | 0.010 | 0.019 | 0.019 |
| 最低値検査 D効果イヴ 面積 (mm) | 0.030*0030 | 0.030*0030 | 0.030*0030 |
電子部品 精密注射鋳造 ハードウェアの固定部品
密封リング,ゴムシリコン,産業用シルバーコンタクトなど
