製品詳細
起源の場所: ドングアン,中国
ブランド名: DGAX
証明: CE
モデル番号: デント
ドキュメント: DENT inspection machine_EN.pdf
支払いと送料の条件
最小注文数量: 1セット
価格: Contact Us
パッケージの詳細: 泡製の内側+外側の木製ケース
受渡し時間: 45~60日
支払条件: T/T
供給の能力: 100セット/月
機能: |
製品の欠陥検査 |
適用する: |
ゴム,プラスチック,PTFE,ハードウェア |
保証: |
1 年 |
基本構成要素: |
サーボモーター,PLC,シリンダー |
電源: |
AC220V±10% 50HZ/60HZ |
効率性: |
最大36,000pcs/h (サイズと材料によって異なります) |
システム: |
給餌装置 300L |
カメラの量: |
4 (検出要件によって異なります) |
機能: |
製品の欠陥検査 |
適用する: |
ゴム,プラスチック,PTFE,ハードウェア |
保証: |
1 年 |
基本構成要素: |
サーボモーター,PLC,シリンダー |
電源: |
AC220V±10% 50HZ/60HZ |
効率性: |
最大36,000pcs/h (サイズと材料によって異なります) |
システム: |
給餌装置 300L |
カメラの量: |
4 (検出要件によって異なります) |
機械による視覚検査と手動検査の違い
視覚検査装置
視覚検査機械の精度は非常に高いレベルに達することができます. それは正確な光学イメージングシステムと高度なアルゴリズムによって検出され,微小なサイズ偏差,欠陥,などを特定することができます..電子チップのピンの距離を検出すると マイクロンレベルまで正確に検出できます サイズが設定された限界を超えた限り正確に検出できる.
さらに,その精度は長期間の作業中に安定し,環境の変化や自己疲労により変動しません.
手動検査
人工 検査 の 精度 は,人間の 目 の 生理 的 限界 に よっ て 制限 さ れ て い ます.人間 の 目 は 0 未満 の 傷 の よう な 微小 な 欠陥 を 検出 する こと が 困難 です.1mmまたは小範囲内のサイズ偏差を持つ部品の差.
検査者の状態 (疲労,気分,注意力など) は検出精度に大きな影響を与えます.長期の検査作業は検査者の疲労を引き起こすでしょう.検出精度が低下する誤った判断をする傾向があります
このシステムは,内側と外側を構成する2つのワークステーションで構成され,それぞれ60度の角度で配置された2メガピクセルまたは5メガピクセルカラーカメラが6つあります.どのカメラ も 歪み の 少ない レンズ を 使っ て い ますさらに,このシステムには上下に分布した2つの色彩照明システムも搭載されています.内部と外部の欠陥を検出する基準で異常に独立してデジタル調整可能な照明システムがあります.

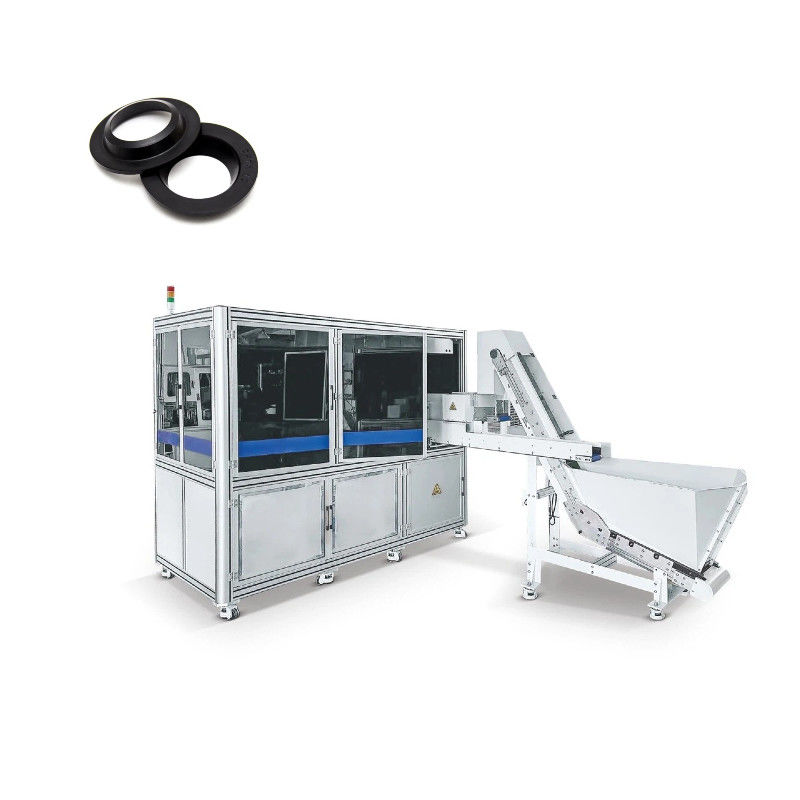

デントは,円形や形状のある部品の次元や表面の欠陥を検出するための光学検査装置です.ゴム,プラスチック,PTFTおよび他の材料は,検出範囲内で高精度でこれらの材料は,高精度産業カメラを用いて一連の検査で欠陥を検知します.カメラによって得られた画像は,データ損失や干渉なしに画像処理のためのリアルタイムシステムによって管理されるコンピュータに転送されます: 操作インターフェースを通じて,ユーザは操作システムとシンプルで直感的なやり取りをすることができます.検出システムは安定し,信頼性があり,効率的で高速です.
| 技術パラメータ | 35 | 60 | 90 |
| 材料 | ゴム,プラスチック,PTFE,ハードウェア | ||
| 色 | どんな色でも | ||
| 最低値オー外側Dイーメーター検査された材料(mm) | 5 | 5 | 20 |
| 最大 オー外側Dイーメーター検査された材料(mm) | 35 | 60 | 90 |
| 最低値検査された物体厚さ 材料(mm) | 1 | 1 | 1 |
| 検査された材料の最大厚さ(mm) | 9 | 9 | 9 |
| 効率性 | 最大36,000pcs/h (サイズと材料によって異なります) | ||
| システム | 給餌装置 300L | ||
| 測定Sについて | 35 | 60 | 90 |
| カメラ | ブラック&ホワイト | ブラック&ホワイト | ブラック&ホワイト |
| 検査範囲(mm) | Φ54 | Φ71 | Φ102 |
| 最大高度 検査(mm) | 10 | 10 | 10 |
| 画像解像度(mm) | 0.001 | 0.001 | 0.001 |
| 測定精度(mm) | +/- 0008 | +/- 0012 | +/- 0012 |
| 繰り返し可能性(mm) | +/- 0005 | +/- 0008 | +/- 0008 |
| 表面ワークステーション | 35 | 60 | 90 |
| カメラ | フルカラー | フルカラー | フルカラー |
| カメラの量 | 4 | 4 | 4 |
| 焦点距離調整 | E について電気 | E について電気 | E について電気 |
| 高いM について安定性検査 駅 | 35 | 60 | 90 |
| 検査範囲 (mm) | 25 | 25 | 25 |
| 画像解像度 (mm) | 0.001 | 0.001 | 0.001 |
| 測定精度 (mm) | ±0.003 | ±0.003 | ±0.003 |
| 繰り返し可能性 (mm) | ±0.005 | ±0.005 | ±0.005 |
| 最低値検査 内径 (mm) | 10 | 10 | 10 |
| 外部イデ検査 Sについて | 35 | 60 | 90 |
| カメラ | フルカラー | フルカラー | フルカラー |
| シングルカメラ 検査範囲 (mm) | 29 | 48 | 48 |
| 画像解像度 (mm/px) | 0.012 | 0.020 | 0.020 |
| 最低値検査 D効果イヴ 面積 (mm) | 0.036*0036 | 0.060*0060 | 0.060*0060 |
| インスイデ検査 Sについて | 35 | 60 | 90 |
| カメラ | フルカラー | フルカラー | フルカラー |
| シングルカメラ 検査範囲 (mm) | 29 | 48 | 58 |
| 画像解像度 (mm/px) | 0.010 | 0.019 | 0.019 |
| 最低値検査 D効果イヴ 面積 (mm) | 0.030*0030 | 0.030*0030 | 0.030*0030 |
電子部品 精密注射鋳造 ハードウェアの固定部品
密封リング,ゴムシリコン,産業用シルバーコンタクトなど
