Dongguan Anxiang Intelligence Equipment Co., Ltd sales@ax-pack.com 86--18929294698
製品詳細
起源の場所: ドングアン,中国
ブランド名: DGAX
証明: CE
モデル番号: WIRT
ドキュメント: WIRT inspection machine_EN.pdf
支払いと送料の条件
最小注文数量: 1セット
価格: Contact Us
パッケージの詳細: フォームインナー + 輸出用木製ケース
受渡し時間: 45~60日
支払条件: T/T
供給の能力: 100セット/月
関数: |
製品の欠陥検査 |
適用する: |
ゴム,プラスチック,PTFE,ハードウェア |
証明: |
CE |
コアコンポーネント: |
サーボモーター,PLC,シリンダー |
電源: |
AC220V±10% 50HZ/60HZ |
効率: |
最大36,000pcs/h (サイズと材料によって異なります) |
システム: |
給餌装置 300L |
カメラの量: |
検知要件によって異なります |
関数: |
製品の欠陥検査 |
適用する: |
ゴム,プラスチック,PTFE,ハードウェア |
証明: |
CE |
コアコンポーネント: |
サーボモーター,PLC,シリンダー |
電源: |
AC220V±10% 50HZ/60HZ |
効率: |
最大36,000pcs/h (サイズと材料によって異なります) |
システム: |
給餌装置 300L |
カメラの量: |
検知要件によって異なります |
画像は専門の画像処理ソフトウェアに転送されます。このソフトウェアは、複雑なアルゴリズムを使用して画像を分析および処理します。これらのアルゴリズムは、エッジ検出アルゴリズムを使用してオブジェクトの輪郭を決定したり、色認識アルゴリズムを使用して異なる色のオブジェクトを区別したりするなど、画像内のさまざまなターゲット機能を識別できます。
表面制御システム
ガラス板の上部と下部に設置された2つのワークステーションで構成され、それぞれに高精度カラーカメラと固定焦点レンズが搭載されています。
画像の撮影を最適化するために、独立してデジタル調整可能なカラー照明システムを備えています。
主な機能は、上面と下面の化粧品欠陥を検出することです。
内面および外面制御システム
外面ワークステーションで構成され、それぞれに90度の角度で配置された4つの2メガピクセルカラーカメラが搭載されています。各カメラは低歪みレンズを使用しています。さらに、上下に2つのカラー照明システムが配置されています。
照明システムは、写真画像を最適化するために、デジタルで独立して調整できます。
製品の外面の表面欠陥を検出するため。

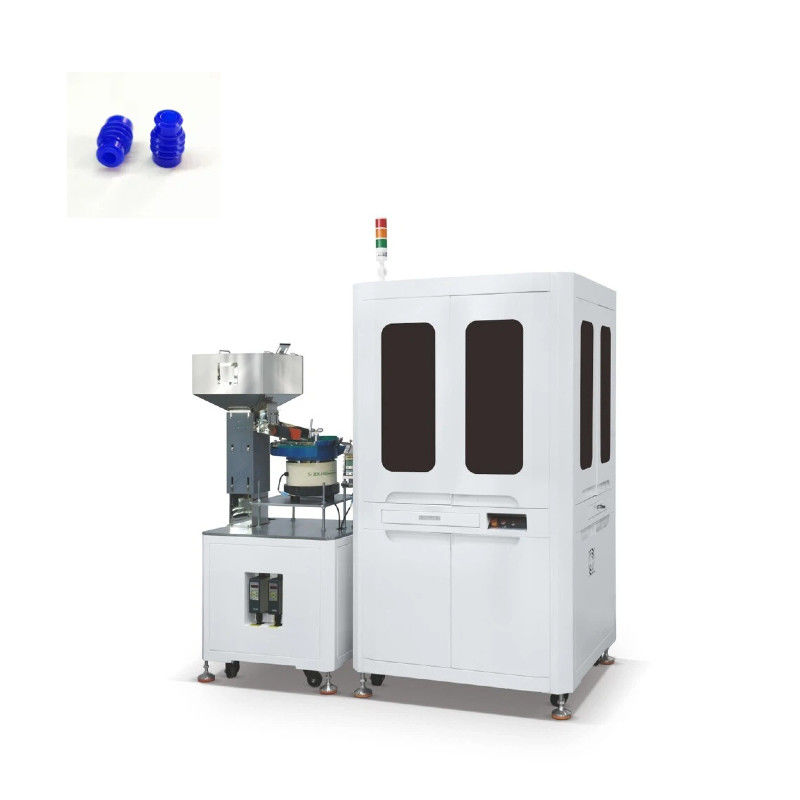

WirTは、シリコン防水プラグの寸法および表面欠陥を検出するために特別に開発された光学検査装置です。検査範囲内で、さまざまな形状の防水プラグを高精度で検査できます。これらの製品は、高精度工業用カメラを使用した一連の検査ステーションで欠陥が検査されます。カメラで取得した画像は、データ損失や干渉なしに、画像処理用のリアルタイムシステムで管理されるコンピューターに送信されます。オペレーターインターフェースを介して、ユーザーはシンプルで直感的な方法でオペレーティングシステムと対話できます。検出システムは安定しており、信頼性が高く、効率的です。
画像処理後、オブジェクトは、プリセットされた検査基準に従って、適合、寸法不良、および化粧品不良の3つの異なる保管領域にインポートされます。オブジェクト検査パラメータは迅速かつ簡単に設定でき、機器と供給装置は清掃が簡単で、検査頻度が高くなっています。
| Technicalパラメータ | 12 |
| Materials | Silica gel |
| Colour | Full colour |
| Minimum outer diameter(mm) | 3mm |
| Maximum outer diameter(mm) | 12mm |
| Minimum detectable thickness(mm) | 2mm |
| Maximum detectable thickness(mm) | 12mm |
| efficiency | Maximum speed 1000pcs/min depends on product surface and size. |
| Feeding | Vibratory feeding |
| Size Detection | 12 |
| Camera | B/W |
| Detection range(mm) | Φ18 |
| Maximum Detection height(mm) | 12mm |
| Resolution ratio(mm) | 0.001 |
| Detection accuracy(mm) | +/-0.008 |
| Repeated accuracy(mm) | +/-0.005 |
| Height Measurement Inspection | 12 |
| Detection range(mm) | 12mm |
| Resolution ratio(mm) | 0.001 |
| Detection accuracy(mm) | +/-0.008 |
| Repeated accuracy(mm) | +/-0.005 |
| Surface Workstation | 12 |
| Camera | Full colour |
| Individual camera detection range (mm) | 12mm |
| Optical resolution (mm/px) | 0.010 |
| Minimum detectable defect area (mm) | 0.030x0.030 |
| Inner side inspection station (optional) | 12 |
| Camera | Full colour |
| Individual camera detection range (mm) | 12mm |
| Optical resolution (mm/px) | 0.010 |
| Minimum detectable defect area (mm) | 0.030x0.030 |
| Outer Side Inspection Station | 12 |
| Camera | Full colour |
| Individual camera detection range (mm) | 12 |
| Optical resolution (mm/px) | 0.012 |
| Minimum detectable defect area (mm) | 0.036x0.036 |
| optional |
| 5L Hopper |
| 15L Hopper |
| Dust Hood |
| Manual cleaning control |
| Packaging Machine |
